一、产品概述

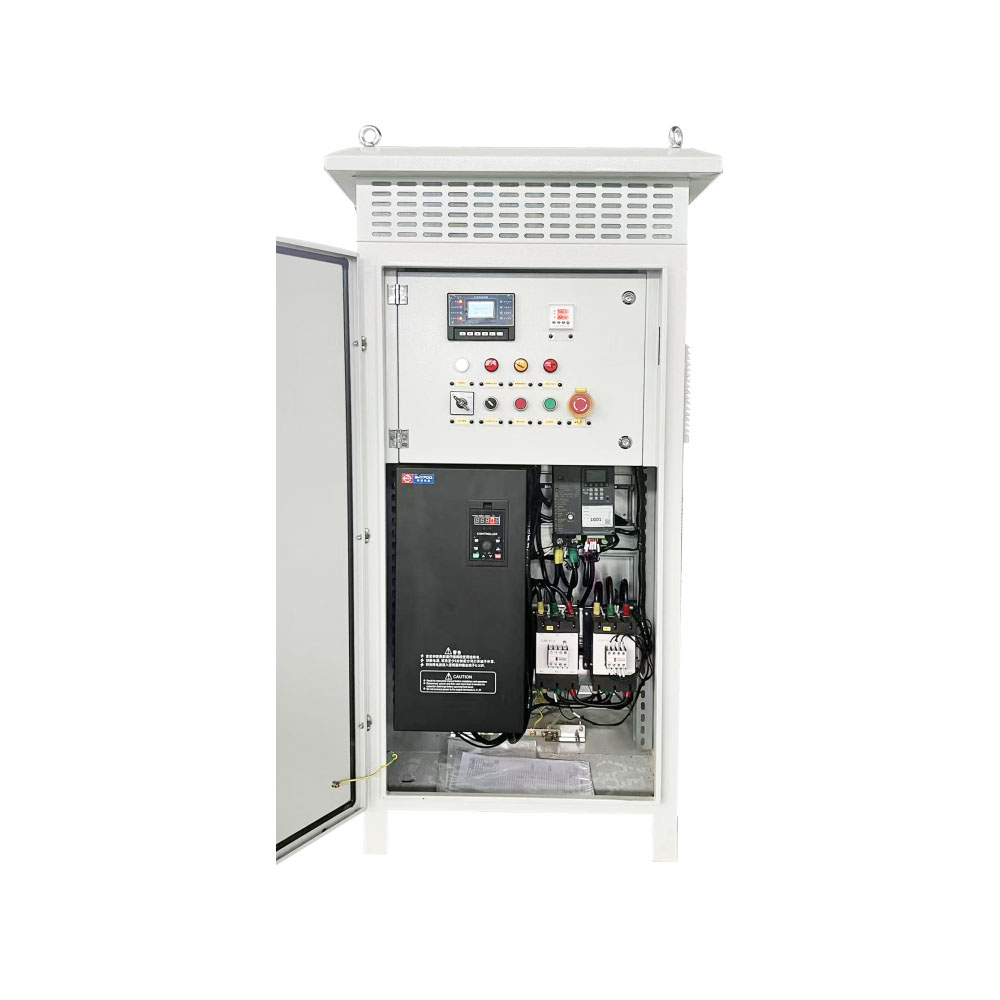

数字节能采油控制柜是专为油田采油系统设计的智能化控制设备。它融合了先进的数字控制技术与节能理念，旨在提高采油设备运行效率、降低能耗，同时增强系统稳定性与可靠性，实现油田开采的智能化管理。

二、产品特点

1、高效节能：采用智能功率调节算法，根据采油设备实际负载动态调整输出功率，节能效果显著，可降低能耗25%以上。

2、智能保护：具备完善的保护功能，包括过载保护、短路保护、欠压保护、过压保护等，有效保护采油设备及控制柜自身，延长设备使用寿命。

3、远程监控：支持多种通信协议，可与上位机或远程监控中心连接，实现远程实时监测与控制，方便管理人员随时随地掌握采油设备运行状态。

4、操作简便：人性化操作界面，配备大屏幕液晶显示屏（选配）与简洁操作按键，参数设置直观便捷，操作人员易于上手。

三、技术参数

1．总体技术指标

柜体尺寸：1100*600*400（高*宽*厚）

存储温度：-40℃～80℃

环境温度：-30℃～65℃

海拔高度：≤2000m

相对湿度：≤100%（25℃）

供电电源：三相四线制380V±20%

电源频率：50Hz±5 Hz

适用电机：5.5～18.5KW三相交流异步电动机

防护等级：IP55

适用机型：游梁式抽油机

2．电参模块技术指标

电参采集：

l输入频率：45～55Hz。

l电压量程（相电压）：0～300VAC。

l电流量程：0～100A（外配电流互感器）。

l信号处理：16 位 A/D 转换，6 通道，每通道均以 4KHz 速率采样，采样周期≤50mS。

l隔离电压：输入-输出：1000V。电流输入、电压输入、电源输入、通讯接口输出之间均相互隔离。

l过载能力：1.4 倍量程输入可正确测量，瞬间电流达到5 倍的量程上限、电压达到3倍的量程上限通道不损坏。

功率计算：有功功率P、无功功率 Q、功率因数 cosψ、各相有功功率 Pa、Pb、Pc，各相无功功率 Qa、Qb、Qc，总有功功率、总无功功率、总视在功率。

电量计量：有功电能、无功电能计量。

 通讯：

接口：RS485，二线制，±1.5KV ESD 保护。

通讯协议：MODBUS－RTU 协议。

波特率：2400～57600Bps，推荐 9600Bps。

 测量精度：

电压、电流：0.5 级。

有功电能：1.0 级无功电能：2.0 级。

供电：电源：24VDC，功耗：1W。

安装方式：导轨式安装。

工作环境：温度：-40～70℃，湿度：5%～95%RH，无结露。

产品认证：应具备国家计量单位出具的检测报告或校准证书。

 模块形式：独立产品，不允许与其他产品集成。

3.无线通信模块技术指标

无线通信模块作为油田井场主RTU与井口RTU、阀组间RTU通信的转换模块，实现将长距离通信转换为无线通信，减少现场设备电缆施工工作量的功能。其技术要求包括：

工作电压：DC24V。

连接端子：插拔端子。

通信接口：DTE终端，DB9针型接口形式。

工作频率：2.4GHz。

通信协议：根据现场井口RTU设备协议选配。

通信距离：空旷90米。

天线接口：SMA 针孔接口。

安装方式：导轨式安装。

工作环境：温度：-40～70℃，湿度：5%～95%RH，无结露。

 模块形式：独立产品，不允许与其他产品集成。
