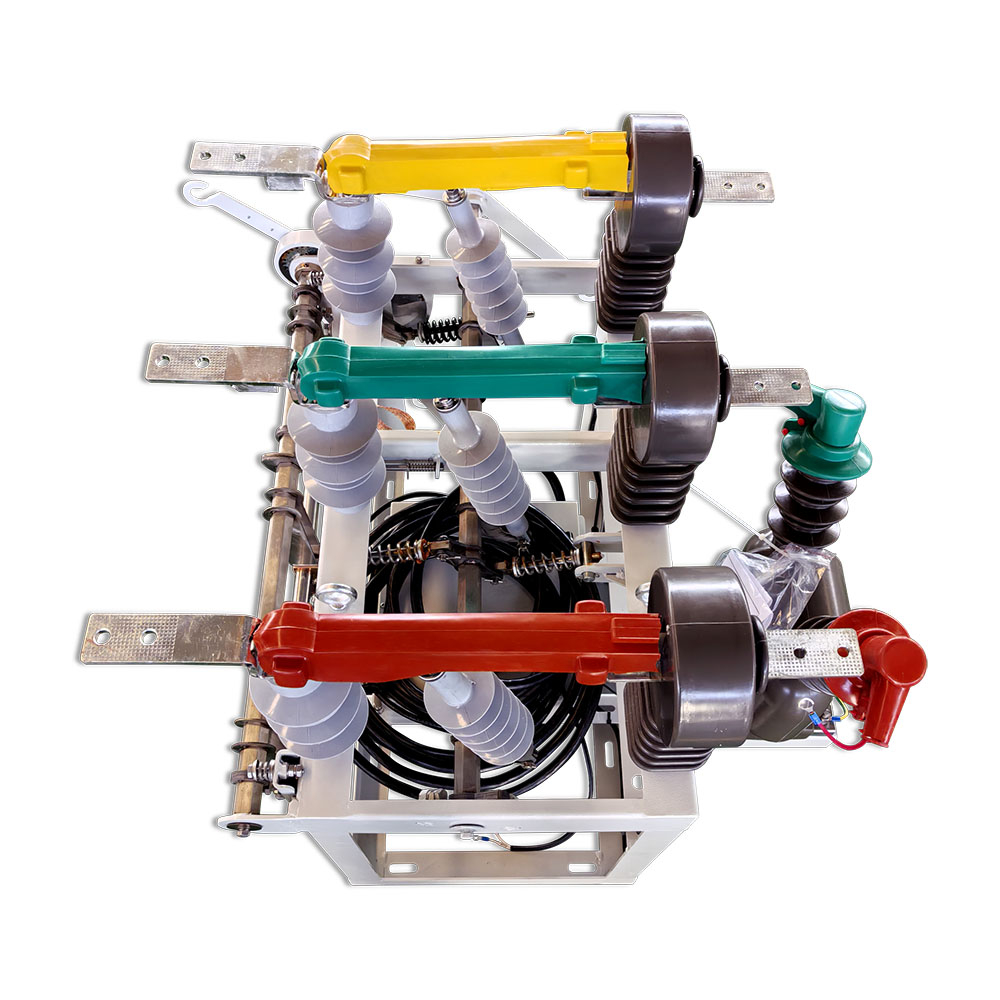

智能分段器装置简介：
智能分段器装置系统由控制单元（FTU）与电动隔离分段装置互联互通组成。控制单元采集线路设备实时数据，进行分析判断处理，通过逻辑分析发出指令给电动隔离分段装执行各项指令，形成智能分段器装置系统闭环，智能分段器装置是对口石油化工企业，电网输配供电线路升级开发的新型智能装置。

技术参数

机械及环境参数

工作环境

温度：-40℃～+70℃
环境温度最大变化率：1℃/min
湿度：5%～100%
最大绝对湿度：35g/m３
大气压力：70～106kPa

机械性能
机箱防护性能：防护等级不低于GB/T4208规定的IP67（圆筒式）/IP55（箱式）等级要求

电气技术参数

额定参数

工作电压：AC220V
频率： 50Hz
电源允许误差：±20%
功率消耗
交流电压 ：< 0.5VA/相
交流电流 ：< 0.5VA/相
整机功耗：非通信状态下≤18VA；通信状态下≤40VA
过载能力
交流电压 ：2倍额定电压冲击
交流电流 ：2倍额定电流连续工作
10倍额定电流：10秒（s）
20倍额定电流：1秒（s）

主要技术指标
交流采样
电压输入标称值：AC220V
电流输入标称值：5A
交流电压电流采样精度： 0.5级（level）
有功功率、无功功率、功率因数、频率采样精度： 1.0级（level）
遥信开入
信号输入方式：无源接点
输入回路采用光电隔离
接点电压：DC24V
SOE分辨率小于2毫秒
软件防抖动时间0-60000毫秒可设
遥控输出
输出方式：继电器常开接点
触点容量：AC250V/16A；DC30V/16A
电源
主电源：交流220V，允许偏差-20％～+20％；支持双路交流电源自动切换功能
备用电源：铅酸电池(DC24V,电池容量≥7Ah)；交流失电后维持正常工作＞8h
电源输出电压：DC12V/DC24V/DC220V

遥控、遥测、遥信功能
遥控功能
终端接受并执行来自主站或子站的遥控命令，完成开关的分、合闸操作；
可支持国网标准加密遥控功能；
遥测功能
遥测量支持以下参数上送
Uab，Ucb、Ia、Ib、Ic、Io
电流、电压的谐波
遥信功能
遥信量采集：采集遥信变位，事故遥信并可向主站或子站发送状态量。有事件顺序记录（SOE），遥信分辨率小于2ms。

指示功能
指示灯
含义说明
运行控制器正常工作时，以1S间隔闪烁
异常控制器自检异常时点亮，异常排除后熄灭
合位开关在合闸位置时常亮
通讯当设备进行数据传输时该指示灯闪烁
闭锁闭锁状态时点亮，解除闭锁后熄灭

其他功能
对时功能，可以通过维护软件或者主站对时命令对终端进行对时。
具备自诊断功能。装置在正常运行时定时自检，自检的对象包括CPU、设定值、开出回路、采样通道、E²PROM等各部分。自检异常时，点亮异常指示灯。
