主要用途及适用范围

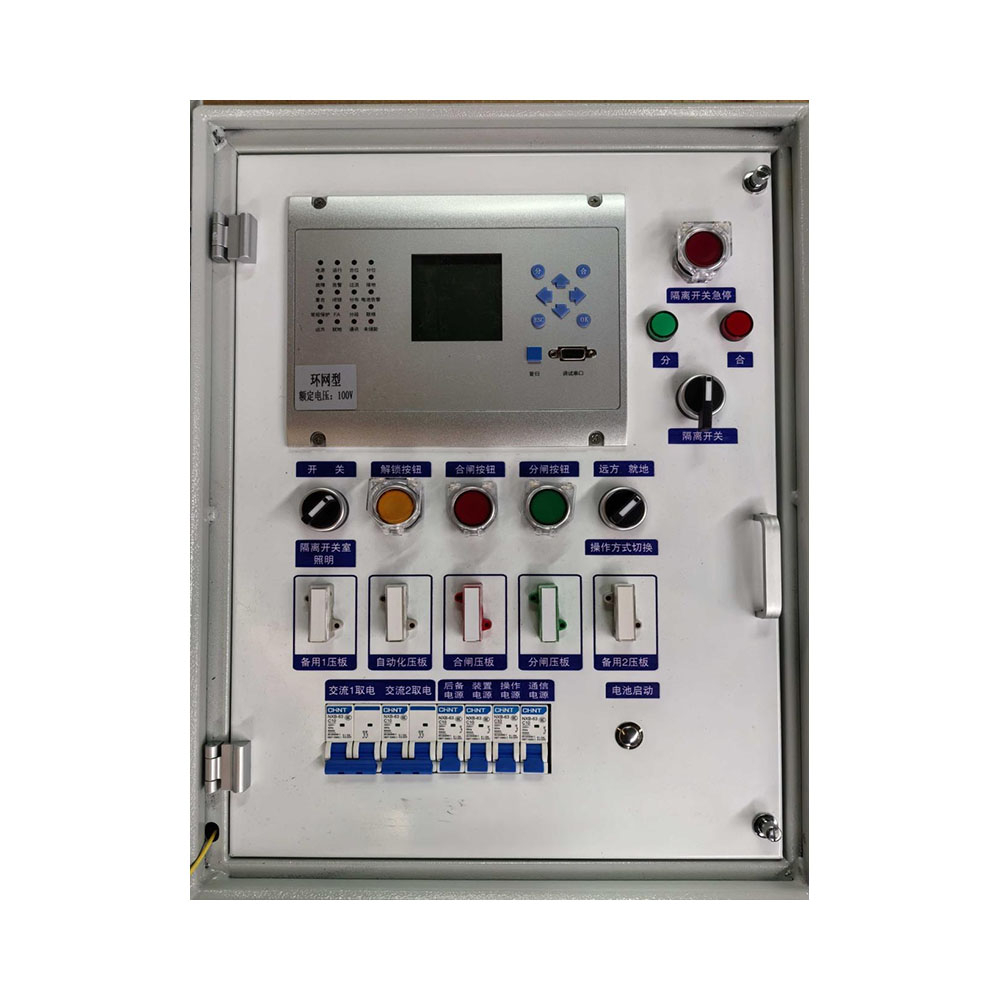

XED-10 系列配电自动化馈线终端采用高性能新技术平台，开发研制的新一代 FTU 终端设备，具有配网运行监视和控制功能，以及故障分析处理和多种通讯功能。终端采用标准航空接插件接口一次设备，信号和接口的兼容性好。

该系列终端具备电压时间型等就地馈线自动化功能，具备相间短路故障保护和接故障保护跳闸功能，以及单相接地自适应故障判断跳闸功能和三相自动重合闸功能。可以与分段负荷开关、分段断路器融合组成成套设备，用于配网主干线路分段/联络位置，与线路首段开关配合实现主干线故障定位和就地自动隔离；与分段断路器融合，用于线路首段开关，实现直接故障跳闸和重合闸功能，配合后面的分段开关，实现就地馈线自动化功能。与分段断路器融合，用于配网主干线分段或大的分支线路，在满足级差要求情况下，直接切除故障，提高故障处理效率，提高供电可靠性。与分界断路器或分界负荷开关融合，用于配网线路末端或分支线路用户分界点处，轻松识别界内故障，直接跳闸切除故障，界外故障时不会误动作。

终端支持丰富的通信协议如 IEC60870-5-101,IEC60870-5-104,Modbus-Rtu, SPF101等。支持有线网口、4G/5G无线,RS485总线,GSM 短信等通信方式；能与国网、南网配网主站，昆仑配网等企业主站通过有线或者无线的方式进行通信，实现配网自动化。

终端采用高档微机技术平台和最新网络通信技术，在传统配网自动化馈线终端集中式和就地型故障检测和处理方式、常规保护控制功能和通信功能基础上，扩展故障时刻暂态录波功能，针对当前国内配网供电系统主要的运行模式和接地方式，自适应识别各种情况下发生的单相接地故障和短路故障，提高供电可靠性和用电安全，提高用户满意度。

使用环境条件

海拔高度：           ≤3000 米

环境温度：           户外-40 °C~+70 °C

最高年平均气温 20 °C；最高日平均气温 30 °C

环境温度最大变化率：1 °C/min

最大日温差：         25 °C

湿度：               5%~100%

最大绝对湿度：      35g/m3

最大风速：           ≤35m/s

最大覆冰厚度：       10mm

日照强度：          0.1W/cm2（风速 0.5m/s 时）

大气压力：           70~106kPa

抗震能力：地面水平加速度0.3g；垂直加速度 0.15g 同时作用持续三个正弦波

运行环境：户外，无易燃、爆炸危险、化学腐蚀及剧烈振动的场所

中性点接地方式：中性点不接地、中性点经消弧线圈接地、中性点经低电阻接地

主要性能指标

电气参数

额定数据

工作电源：主电源 AC220V±20%，双路；后备电源 DC24V。

电压输入标称值(电磁式)：相电压：AC  100V；零序电压：6.5V。

电流输入标称值(电磁式)：相电流：AC  1A/5A，零序电流：AC  1A。

电压输入标称值(电子式)：相电压：3.25V；零序电压：6.5V。

电流输入标称值(电子式)：相电流：AC  1V，零序电流：0.2V。

电压输入标称值(数字式)：相电压：3.25/ √3V 对应数字量标称值 11585。

电压输入标称值 (数字式):零序 电压：6.5/3V ；对应数字量标称值11585/3。

电流输入标称值(数字式)相电流：AC 1V；对应数字量标称值 463。

电流输入标称值（数字式）零序电流：AC 0.2V；对应数字量对标值 463。

遥信电源：DC24V。

操作电源：DC24V（标配），DC220V（需要定制）。

通信电源：DC24V。

供电电源：AC220V。

功率消耗

整机功耗：≤20VA（不含通信模块和后备电源）。

交流过载能力

交流电压：1.5 倍额定电压：连续工作。

交流电流：2倍额定电流：连续工作；20 倍额定电流：允许 1 秒。

遥测精度

电压测量精度：相电压≤0.5%（0.5级），零序电压：0.5%（0.5 级）。

电流测量精度：相测量值≤0.5% (≤1.2In），相保护值≤3%（10 In），零序电流 0.5 级。

功率测量精度：有功功率、无功功率精度≤1%（1级）。

电量采集精度：有功电量：0.5S级，无功功率：2 级。

频率测量精度：≤±0.02Hz。

遥信精度

SOE 分辨率不大于 1ms。

软件防抖动时间：5-60000 毫秒可设。

遥控性能

接点容量：交流 250V/5A、DC24V /16A、直流 80V/2A 或直接 110V/0.5A纯电阻负载。

遥控合分闸脉冲宽度：5-10000 毫秒可设。

保护精度

速断保护固有动作时间不大于 40ms。

在正常工作大气条件下，连续 5 次测得的控制器保护动作准确度不大于±3%。

时间整定值的准确度不大于±1%或40ms。

守时精度

每 24 小时不大于 1S。

机械及环境参数

安全防护及环境参数

防护性能：防护等级不低于 GB/T4208 规定的 IP55 级要求。

工业级产品：温度范围（-40℃~+70℃) , 防磁、防震、防潮、防雷、防尘、防腐蚀。

绝缘性能

终端的绝缘水平、介质强度和冲击电压的耐受能力均满足 GB14598 及相关电力行业标准规定的相关技术指标要求。

EMC性能及运行可靠性

终端的快速瞬变干扰试验、高频干扰试验、浪涌试验、静电放电干扰试验、辐射电磁场干扰试验均满足《DL/T721-2013 配电自动化系统远方终端》规定中的 4 级要求。

平均无故障时间不小于 50000 小时；

遥控触点寿命：105次；

主要功能

遥控、遥信、遥测、遥调功能，电源管理功能，故障检测及上报功能馈线自动化（FA）功能，故障录波功能，配电线路线损计量功能，维护调试功能，维护调试功能，对时功能，历史数据存储功能，自检功能
